樹脂導流成型工藝對主材的要求

樹脂
　 　 樹脂基體以液體形態存在，是導流工藝中的流動材料，和手糊工藝相反，樹脂的粘度必須足夠低，能夠很輕松的滲透進干的鋪層縫隙。為了防止鋪層浸潤不完全，樹脂的凝膠時間必須比手糊工藝的樹脂長。

典型的真空導流樹脂的粘度不高于300-350厘泊并且是非觸變型的。一些乙烯基酯樹脂的粘度可能低達100厘泊。

膠凝時間也真空導流的一個主要問題。在樹脂凝膠的時候，其粘度急劇上升，流速降低。當?shù)谝淮螌?dǎo)流注射一個制件時，最好采用中等到長的膠凝時間（45-60分鐘）。之后，一旦確定了合適的注入位置和注入時間，可以縮短膠凝時間。因?yàn)檎麄€(gè)鋪層是同時固化的，在膠凝之前，實現低放熱峰和緩和的放熱過程是比較重要的（目的是降低溶劑侵蝕芯材的風險）。通過調整樹脂本身的配方，或者用異丙基苯過氧化氫（CuHP）引發劑，實現較低的放熱曲線。

多數樹脂廠家都有這樣的樹脂供應。他們還能提供配方增加凝膠時間的同時，而不改變樹脂的最終性能。
纖維氈
　 　 對真空導流工藝來說，選擇干性增強材料也是至關重要的。通常用于復合材料的任何類型的纖維都可以用于導流工藝：例如無堿玻璃纖維(E-glass)，高強玻璃纖維（S-glass），凱芙拉-芳綸纖維（Kevlar），碳纖維和聚乙烯纖維。干性增強材料的重要方面是使用正確的織物類型。通常，縫合織物和無定向纖維氈具有最多數量的孔隙，而編織布則會約束樹脂流動。如果必須使用編織布，高綜編織（斜紋織物可達8綜）效果最好，因?yàn)樗鼈兘档土死w維彎曲的數量。

CSM (短切纖維氈)，織物或者縫合氈都能用于導流工藝，但是樹脂通過這些氈或者織物流動很慢。這就是開發特殊的導流織物的原因?？梢詫⑦@些織物集成到鋪層中，加快樹脂流動。下面按照順序列出了不同的導流織物。

　 　 連續纖維氈，長絲氈例如Vetrotex的Unifilo
　 　 具有增強作用的導流織物例如Rovicore; Temat
　 　 沒有增強效果的樹脂導流氈　 聚酯織物

除了這些特殊流動織物外，標準織物、縫合氈，合成氈以及其他氈也有用。這些產品部分已經有高的定重，或者額外縫合纖維氈。針對真空導流工藝的特殊織物的開發還在進行，也有集成流動鋪層的多軸向織物等。

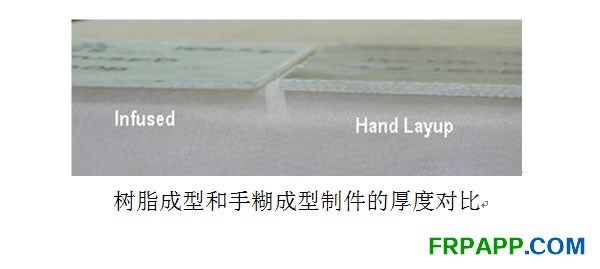

在真空條件下，大多數織物壓實可達截面厚度的30%。因此，對于那些針對特殊用途設計的手糊工藝鋪層，如果切換到真空導流工藝，可能不再具備需要的剛度。




泡沫芯材
　 　 同樹脂和纖維一樣，芯材的選擇也非常重要。真空導流適用的芯材需要閉孔，例如最常用的聚合物泡沫，如NAVICEL等多數結構性塑料泡沫和巴薩木材料。由于大多數蜂窩芯材的孔隙大而且開放，所有不適于真空導流。

某種程度上，芯材也必須是抗溶劑型的，因?yàn)樵趯?dǎo)流期間，芯材將會在很長時間內暴露在苯乙烯（如果樹脂是聚酯或乙烯基酯）環境中。因?yàn)檎麄€(gè)夾層結構是立即固化，芯材也應具有足夠的耐溫性能，能承受比通常放熱溫度更高的溫度。

芯材還應具有足夠的抗壓強度，在真空產生的壓力下不會被壓碎。但是，這一點也不是必須要考慮的主要問題，因?yàn)閹缀跤糜诖藦?fù)合材料的所有的芯材的抗壓強度都大于0.1MPa（大氣壓力最大值或壓力差）。

歸納起來就是下面3點：
　 　 100 %閉孔結構
　 　 耐苯乙烯(如果使用的是不飽和聚酯和乙烯基樹脂)
　 　 能夠承受真空壓力（壓縮強度> 0.1MPa）

采用芯材樹脂導流工藝時，值得注意的是夾層結構中泡沫芯可以作為樹脂分布介質，泡沫表面的槽允許樹脂能夠流動快捷，泡沫的開孔能夠幫助樹脂在鋪層的兩個表面按照相同的速度流動。

為獲得足夠流量和導流效果，利用芯材進行導流還要求專門的切割、開槽和/或?qū)π静牡拇蚩祝ㄌ岣咝静牡臐B透性）。這些切割/開槽/等等表面處理使得無需另外的導流介質就可進行導流注射。JFC公司提供用于真空導流工藝的各種表面處理。下述表面加工專門為真空導流工藝開發，并用于該工藝。其他已有的加工處理，例如輪廓板材料，也可用于導流工藝，但通常推薦和下述的一個或多個表面加工處理一同使用。

雙曲板材
　 　 該表面處理是在20世紀70年代晚期率先發明，在兩側采用90o按照正方形網格對芯材進行切割（一側和另一側位置偏移半個網格寬度）。切割稍深于芯材厚度的一半（總厚度的60%），在和另一面切割的每個交叉位置形成小孔。這幫助樹脂從芯材的一面，流到另外一面，樹脂均勻浸潤整個鋪層。較小的切割寬度可以將樹脂吸取量最小化，比其他切割方式較少的印透。采用雙曲表面處理的芯材非常適用于大半徑和/或小曲率外形。密度在200kg/m3以下的NAVICEL剛性PVC泡沫芯材可進行切割表面處理。

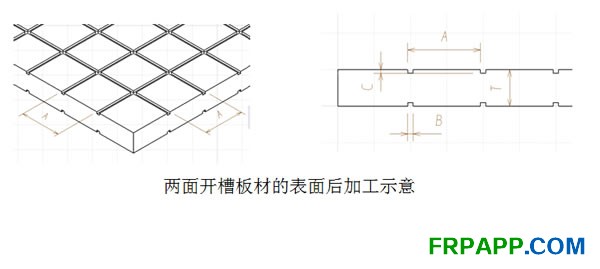

表面開槽
　 　 在20世紀80年代開發的表面加工處理，芯材采用鋸條單方向開槽，或90度矩形開槽，也可以雙面。淺槽（通常1.3mm寬x3mm深）可伴隨打孔，均勻分布樹脂，樹脂并流到芯材的另一側。鋸縫越寬，讓越多的樹脂越快流入面板。表面開槽表面處理對于較厚的芯材以及芯材變形小的平層效果最好。對于所有密度的NAVICEL芯材都可以加工此表面處理。

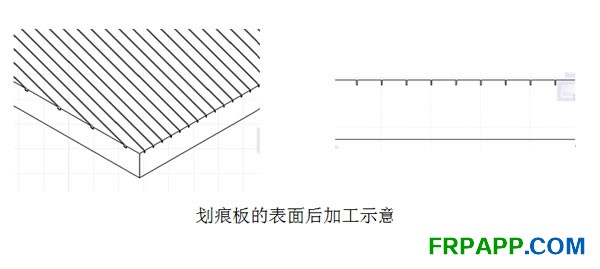

劃痕板
　 　 劃痕切割方式是采用表面劃線（淺的刀具切刻方式，與原先切割方式夾角大約75度）。此劃痕切割處理可用于上文提到的所有表面處理，讓樹脂透過泡沫分塊，避免面層樹脂的不足。JFC公司所有密度低于200kg/m3的芯材都可以進行了此種劃痕加工。

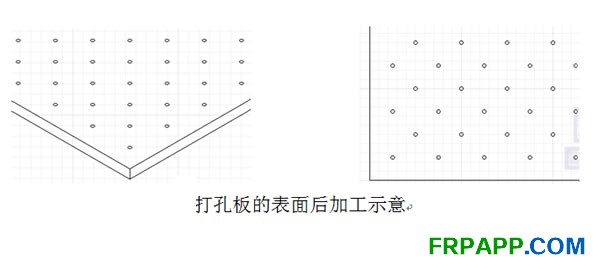

打孔板
　 　 按照50 x 50mm（標準）的正方形角上打孔或沖孔，穿透整個材料厚度，正方形中間也開一個孔。開孔，與表面開槽和/或輪廓板芯材表面處理結合使用，在“從上向下”導流過程中，能夠讓樹脂流入鋪層的模具一側（樹脂注入管道安裝非模具一側）。


開槽泡沫
　 　 因?yàn)橥ㄟ^(guò)對芯材切割/開槽/打孔，可以讓樹脂浸潤整個制件，不需要單獨的樹脂分布介質，芯材本身就是流動介質。這可節省成本，去除一些廢棄物，也可以降低樹脂用量，縮短準備時間。

上圖左側面板是一種典型的SCRIMP工藝，右側面板是表面開槽的芯材導流工藝。這些面板同時開始進行導流，左側面板導流不到1/2，右側則幾乎全部浸潤。

泡沫開槽能夠讓樹脂輕松、快速流過槽和孔，在夾層結構中均勻分布。開槽的泡沫不需要另外加樹脂導流氈或者流動介質。對于幾乎所有的應用，都建議可以采用開槽的方式進行導流。

通常，在泡沫的一面或者兩面用刀或者鋸按照矩形圖案切割。槽的寬度和深度的比例很小。槽的深度大于寬度，這將減少印透膠衣涂層的風險?？梢越Y(jié)合鋪層情況，樹脂粘度，制件的外形尺寸，設計槽的間距，避免出現干斑或者樹脂浸潤不完全的區域。另外，泡沫開大約2mm直徑的孔，間距大約是50mm，開孔可以保證樹脂可以流過，均勻的浸潤泡沫芯材的兩個表面。

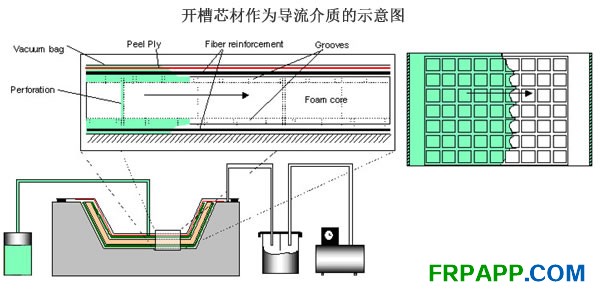

泡沫芯材作為樹脂流動介質實現導流的原理如下圖所示。

總結
　 　 在復合材料制造過程中，在把握住主要的加熱、加壓和樹脂介入方式的基礎上，可以靈活采用各種不同的工藝。如果采用液體樹脂介入工藝，可以采用不同的模具，例如兩面模具；一面硬模，一面軟膜；一面硬模，一面半剛性模具。在根據具體樹脂的導入介質材料方面在進一步區分，可以采用外帶的樹脂導流介質，或者鋪層內部的導流粘，或者夾層結構的芯材。如果采用夾層結構的芯材，可以采用打孔，開槽或者劃痕的方式，幫助樹脂導流。
