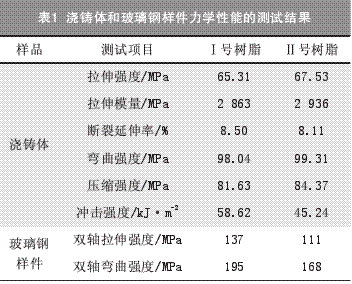

表1列出了力學(xué)性能的測(cè)試結(jié)果。總體而言，固化后Ⅰ號(hào)樹脂和Ⅱ號(hào)樹脂的力學(xué)性能相當(dāng)。具體來說，從澆鑄體的拉伸強(qiáng)度、彎曲強(qiáng)度和壓縮強(qiáng)度的測(cè)試結(jié)果看，Ⅰ號(hào)樹脂的力學(xué)性能略低于Ⅱ號(hào)樹脂，但表征韌性的斷裂延伸率和沖擊強(qiáng)度則是Ⅰ號(hào)樹脂略高于Ⅱ號(hào)樹脂。經(jīng)分析，樹脂的力學(xué)性能與其內(nèi)部分子鏈中的苯基等剛性基團(tuán)和樹脂內(nèi)大分子的交聯(lián)密度相關(guān)，如果苯基等剛性基團(tuán)含量高，則固化后樹脂的力學(xué)性能會(huì)相應(yīng)提高；另外，高分子的交聯(lián)密度大，其力學(xué)性能也會(huì)提高。而這兩種因素都會(huì)對(duì)固化后的環(huán)氧樹脂的韌性產(chǎn)生影響。從測(cè)試結(jié)果看，Ⅰ號(hào)樹脂韌性較好，做為玻璃鋼的基體，韌性較好有利于傳遞載荷、分散應(yīng)力。

       固化后的樹脂作為復(fù)合材料基體的主要作用是與纖維復(fù)合后形成復(fù)合材料。當(dāng)復(fù)合材料受到外力時(shí)，通過樹脂基體的變形可以均勻地將應(yīng)力傳遞到每根纖維增強(qiáng)體上，從而滿足復(fù)合材料的使用要求。只有樹脂能很好地浸潤纖維，才能確保復(fù)合材料的整體優(yōu)勢(shì)得以體現(xiàn)。玻璃鋼樣件的縱、橫剪切強(qiáng)度和彎曲強(qiáng)度等宏觀性能可以間接地反映樹脂和纖維間的界面結(jié)合情況。表1中雙軸玻璃鋼樣件拉伸強(qiáng)度和彎曲強(qiáng)度的測(cè)試結(jié)果表明，由Ⅰ號(hào)樹脂制備的玻璃鋼層合板的雙軸縱、橫剪切強(qiáng)度和彎曲強(qiáng)度等力學(xué)性能值均高于Ⅱ號(hào)樹脂制作的玻璃鋼層合板，說明Ⅰ號(hào)樹脂與纖維的界面結(jié)合性能優(yōu)于Ⅱ號(hào)樹脂與玻纖的結(jié)合性能。

 2.3玻璃化轉(zhuǎn)變溫度的測(cè)試

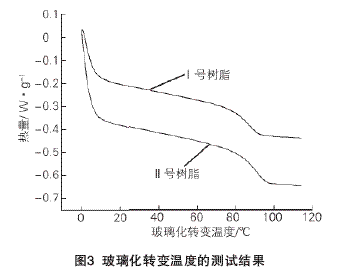

圖3是兩種低粘度環(huán)氧樹脂玻璃化轉(zhuǎn)變溫度（Tg）的測(cè)試結(jié)果。通過測(cè)試軟件模擬得出Ⅰ號(hào)樹脂的Tg為91.38℃、Ⅱ號(hào)樹脂的Tg為95.30℃。前面的GC-MS分析結(jié)果表明，兩種低粘度環(huán)氧樹脂中均含有異氟爾酮二胺（IPDA），該物質(zhì)是調(diào)節(jié)固化后樹脂玻璃化轉(zhuǎn)變溫度的主要成分，同時(shí)也會(huì)對(duì)樹脂的力學(xué)性能產(chǎn)生影響。Ⅱ號(hào)樹脂的Tg偏高，說明Ⅱ號(hào)樹脂的IPDA用量略高于Ⅰ號(hào)樹脂。IPDA中含有剛性基團(tuán)，用量增加會(huì)提高樹脂的剛度，Tg的測(cè)試結(jié)果與斷裂延伸率和沖擊強(qiáng)度的測(cè)試結(jié)果吻合，這是Ⅰ號(hào)樹脂的性能好于Ⅱ號(hào)樹脂的原因之一。

      2.4樹脂粘度-時(shí)間曲線的測(cè)定

    低粘度環(huán)氧樹脂的主要用途是采用真空灌注工藝生產(chǎn)復(fù)合材料的原料。因此，不但要求固化的樹脂具有較好的力學(xué)性能和耐熱性能，同時(shí)樹脂的粘度和可操作時(shí)間也是重要的評(píng)價(jià)指標(biāo)。

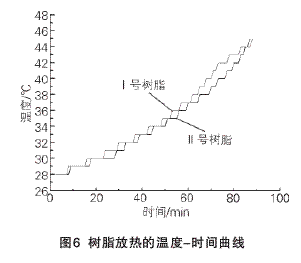

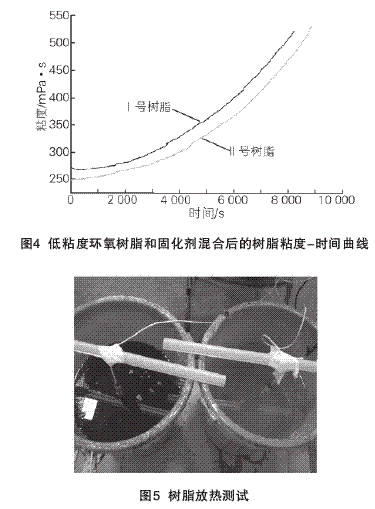

    圖4是將低粘度環(huán)氧樹脂和固化劑混合后的樹脂粘度-時(shí)間曲線?？梢钥闯觯裉?hào)樹脂的初始粘度較Ⅱ號(hào)樹脂高，且兩款樹脂的升溫速率相當(dāng)。為了測(cè)試生產(chǎn)中的實(shí)際升溫速率，在室溫為26℃的條件下，對(duì)比Ⅰ號(hào)樹脂和Ⅱ號(hào)樹脂各40kg混配物的溫度隨時(shí)間的變化情況（圖5），采用熱電偶溫度計(jì)（分度為1.0℃）測(cè)試兩桶樹脂的升溫速率并進(jìn)行記錄（圖6）?？梢钥闯?，Ⅰ號(hào)樹脂和Ⅱ號(hào)樹脂的實(shí)際升溫速率基本一致。

  3·結(jié)論

 a.從低粘度環(huán)氧樹脂固化后的力學(xué)性能、玻璃化轉(zhuǎn)變溫度以及樹脂和固化劑混合后的粘度-時(shí)間曲線的測(cè)試結(jié)果看，該國產(chǎn)樹脂已經(jīng)具備與進(jìn)口樹脂相當(dāng)?shù)氖褂眯阅埽梢詽M足實(shí)際生產(chǎn)的要求。

 b.低粘度樹脂的國產(chǎn)化可以大大促進(jìn)國內(nèi)纖維/樹脂復(fù)合材料在真空灌注工藝上的應(yīng)用進(jìn)程，同時(shí)也將提高我國在這類產(chǎn)品領(lǐng)域的實(shí)際競(jìng)爭(zhēng)能力?；痦?xiàng)目：湖南省重大科技專項(xiàng)資助項(xiàng)目(編號(hào)：No.2009FJ1002)。
