玻璃耐腐蝕是眾所周知的，可是拉成玻璃纖維以后，耐腐蝕性就下降了，這是因為表面積增加的緣故，如2毫米厚1克重的玻璃表面積只右5. lcm2，而直徑為5微米1克重的E玻璃纖維長15m，表面積達(dá)到1000crn2。接觸腐蝕介質(zhì)的面積越大，受腐蝕的程度也就越大，這是很自然的了?？偟恼f：除氫氟(HF)酸、濃堿、熱濃磷酸以外，玻纖對所有化學(xué)藥品和有機溶劑都有良好的化學(xué)穩(wěn)定性。

      下面綜合幾點：

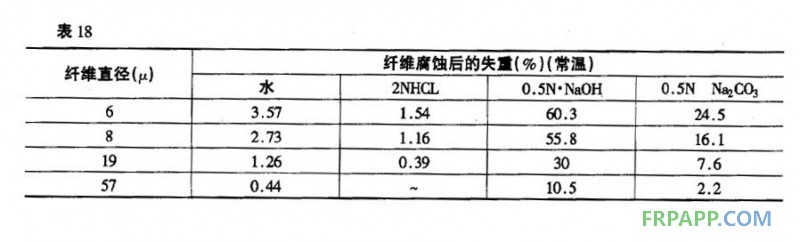

      (1)纖維直徑越細(xì)耐腐蝕越差。見表18

      由此看出用于防腐玻璃鋼的玻璃纖維應(yīng)當(dāng)選擇粗直徑的玻璃纖維制品。

      (2)介質(zhì)的溫度對玻纖腐蝕的影響很大。在100℃以下時，介質(zhì)每升高10度，纖維的破壞在此處鍵入公式。速度約增加50%以上；在100℃以上，破壞速度更加劇烈。

      (3)介質(zhì)的體積越大，對纖維的破壞作用也越大，在表面積及其他條件相同的情況下，失重之比，甚至大于介質(zhì)的體積之比。


      (4)在一般情況下，介質(zhì)的濃度越大，玻纖的破壞程度也越大。

      (5)玻纖成分不同，受腐蝕的程度也不一樣。玻纖成分中Si02含量增加，化學(xué)穩(wěn)定性提高。增加Si02、Al203合量，耐酸性提高，增加A1203及Zn0等含量耐堿性提高，堿金屬氧化物含量越低，耐水性越好，因此，無堿纖維耐水性比中堿好。

      國內(nèi)的無堿纖維耐堿稍好，中堿纖維耐酸性好，這是相對比較而言，總的來說耐堿都不好。

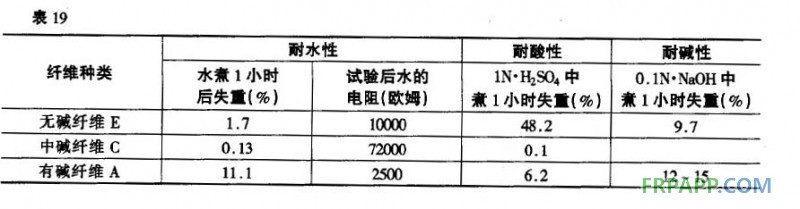

     見表19
