主要原材料：硅烷偶聯(lián)劑KH-550

主要儀器：光彈儀、補償器

1、玻纖的處理：

a 出去浸潤劑：將玻纖進行高溫熱處理，處理過程中玻纖將由白色變?yōu)椴韬稚M而又呈白色。

b 浸漬偶聯(lián)劑：用1%含量的硅烷偶聯(lián)劑浸泡經過熱處理的玻纖。

c 烘烤：經過硅烷偶聯(lián)劑浸漬的玻璃纖維，加入烘箱中烘烤

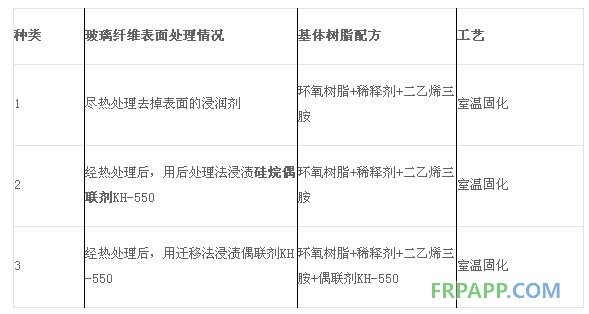

2、試樣制備：


3、內應力測試

采用光彈性方法觀測復合材料的內應力。

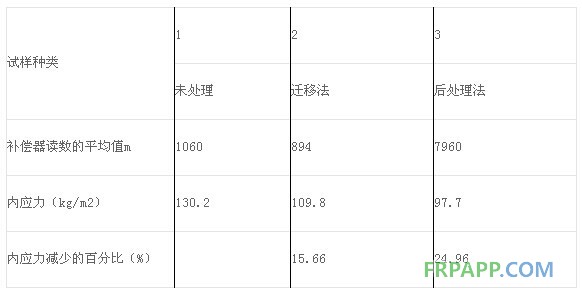

表1 各種試樣的內應力測試結果


結論：

1、硅烷偶聯(lián)劑KH-550經遷移法處理后，復合材料內應力減少16%，經后處理法處理后，復合材料內應力減少25% 。

2、玻璃纖維經硅烷偶聯(lián)劑處理，不論是牽移法還是后處理法，都可以減少復合材料的內應力。后處理法比牽移法要好一些，這是由于牽移法把偶聯(lián)劑加到樹脂中，依靠分子的擴散作用，遷移到界面需要一個過程，還沒有來得及充分地擴散，基體就凝膠化了；另外也可能有部分硅烷未到達玻纖表面之前就已經水解，縮合成硅氧烷聚合物而失去偶聯(lián)作用，所以牽移法的效果不如后處理法好。
